浅析电波表——英国MSF码

1

本文作者:xjtudll  发布于:2011-11-3  分类:技术心得  点击:


参考文献:

http://en.wikipedia.org/wiki/Time_from_NPL

http://www.npl.co.uk/science-technology/time-frequency/time/products-and-services/msf-radio-time-signal

一、MSF码简介

MSF信号最早是在1950开始,这里所称的MSF只是一个呼叫代码,MSF这三个英文字母也不是特殊单字的简称。1966年开始24小时传送出 60kHzMSF时间讯号。在20072月把Rugby发射站搬迁至位于英国地理位置中间的Anthorn(纬度54°55N,经度3° 15W),并交由VT Communication营运。开始从Anthorn发射频率为60kHz,代码为MSF的时间电波讯号,发射功率为17千瓦。

Anthorn位于英国中部,所发射的对时电波信号强度在1000公里内保有100 µV/m,可覆盖全英国提供有效力对时电波信号,在北欧跟西欧的部分地区也可以收到MSF对时电波信号。

MSF发播的时间是UTCUTC+1(夏令时开启)。

二、MSF编码格式

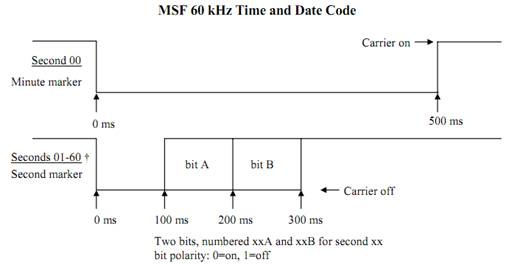

MSF编码详细定义及说明



编码

含义

说明及计算方法

合理值

不合理值



A

B









N0

1

1



分钟起始





N1

0





UT1>UTC

DUT1=UT1-UTC

DUT1=100msN1(B)=1

DUT1=200msN1(B)~N2(B)=1

……

DUT1=800msN1(B)~N8(B)=1





N2

0









N3

0









N4

0









N5

0









N6

0









N7

0









N8

0









N9

0





UT1<UTC

DUT1=UT1-UTC

DUT1=-100msN1(B)=1

DUT1=-200msN1(B)~N2(B)=1

……

DUT1=-800msN1(B)~N8(B)=1





N10

0









N11

0









N12

0









N13

0









N14

0









N15

0









N16

0









N17



0

N17(A)~N24(A)分别表示80,40,20,10,8,4,2,1BCD码);

=N17(A)+N18(A)+N19(A)+N20(A)+N21(A)+N22(A)+N23(A)+N24(A)

0~99

>99

N18



0

N19



0

N20



0

N21



0

N22



0

N23



0

N24



0

N25



0

N25(A)~N29(A)分别表示10,8,4,2,1BCD码);

= N25(A)+N26(A)+N27(A)+N28(A)+N29(A)

1~12

0

>12

N26



0

N27



0

N28



0

N29



0

N30



0

N30(A)~N35(A)分别表示20,10,8,4,2,1BCD码);

= N30(A)+N31(A)+N32(A)+N33(A)+N34(A)+N35(A)

131128130;需结合月和闰年判断

0

>31

其他需结合月和闰年

N31



0

N32



0

N33



0

N34



0

N35



0

N36



0

星期

N36(A)~N38(A) 分别表示4,2,1BCD码);

星期= N36(A)+N37(A)+N38(A)

06

0表示周日

>6

N37



0

N38



0

N39



0

N39(A)~N44(A)分别表示20,10,8,4,2,1BCD码);

小时= N39(A)+N40(A)+N41(A)+N42(A)+N43(A)+N44(A)

0~23

>23

N40



0

N41



0

N42



0

N43



0

N44



0

N45



0

N45(A)~N51(A)分别表示40,20,10,8,4,2,1BCD码);

= N45(A)+N46(A)+N47(A)+N48(A)+N49(A)+N50(A) +N51(A)

0~59

>59

N46



0

N47



0

N48



0

N49



0

N50



0

N51



0

N52

0

0



End of minute marker 01111110





N53

1





夏令时预告位





N54P1

1



校验位

17A~24AN54B 奇校验





N55P2

1



校验位

25A~35AN55B 奇校验





N56P3

1



校验位

36A~38AN56B 奇校验





N57P4

1



校验位

39A~51AN57B 奇校验





N58

1





夏令时标志位

N58(B)=1 夏令时





N59

0

0

结束位
