两个IO 6按键

0

本文作者:xjtudll  发布于:2012-12-15  分类:技术心得  点击:


clip_image002

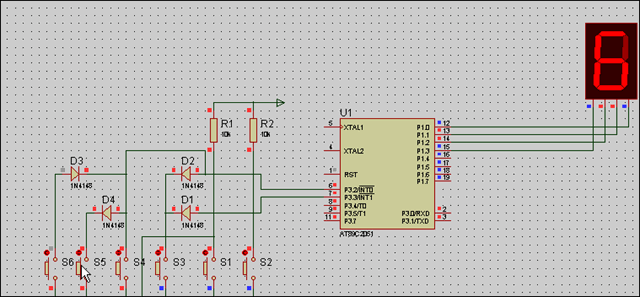

2IO6按键演示

分析

首先:IO1,IO2输出高电平

S1按下,IO2为低电平

S2按下,IO1为低电平

S3按下,IO1,IO2为0.7V(1N4148导通电压),还是低电平。

现在开始判别其他几个按键了:

1、IO1输出低电平,读IO2电平

① 如果IO2为低电平,此时应该是S4或者S6按下(S6按下时,IO2为0.7V,依旧是低电平)。

② 此时IO1输出高电平,IO2输出低电平,读IO1电平

当S4按下时,IO1为低电平。剩余的就只能是S6了。

2、IO1输出高电平,IO2输出低电平

读IO1,S5按下时,IO1为低电平。若IO1依旧为高电平,则是S6按下了。

按键扫描程序

unsigned char scan_key(void)

{

unsigned char keyval = 0;//无键,有键1~6

KEY_IO1 = 1;//释放总线

KEY_IO2 = 1;//释放总线

if (!KEY_IO1 && !KEY_IO2)

keyval = 3;//S3

else if (!KEY_IO1)

keyval = 2;//S2

else if (!KEY_IO2)

keyval = 1;//S1

else

{

//开始扫描,也要考虑小毛贼的问题~~~

KEY_IO1 = 0;//扫描

if (!KEY_IO2)

{

//这时不能立即判定S4/S6

KEY_IO1 = 1;//释放总线

KEY_IO2 = 0;//反向扫描

if (!KEY_IO1)

keyval = 4;//S4~~~

else

keyval = 6;//S6

}

else

{

//只能是S5了

KEY_IO1 = 1;//释放总线

KEY_IO2 = 0;//反向扫描

if (!KEY_IO1)

keyval = 5;//S5

//else keyval = 6;//S6//上面已判出了S6,这句是废话

}

KEY_IO1 = 1;//释放总线//已经释放~~~

KEY_IO2 = 1;//释放总线

}

return keyval;//返回键值0-无键,1~6-S1~S6键

}
