CC2541功耗测试结果
测试环境:
1、CC2541开发板

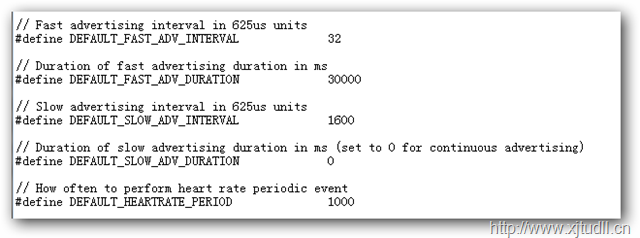

2、使用heartrate工程,修改心率发送间隔时间为1秒(原来是2秒)
测试结果:
慢速广播 10 uA
快速广播 2 mA
仅定时器运行:1.2 uA(蓝牙关闭)
休眠:0.34 uA
与手机连接时刻:1 mA 约持续10秒
保持连接状态(1秒发送一次心率值):15~25 uA
测试环境:
1、CC2541开发板
2、使用heartrate工程,修改心率发送间隔时间为1秒(原来是2秒)
测试结果:
慢速广播 10 uA
快速广播 2 mA
仅定时器运行:1.2 uA(蓝牙关闭)
休眠:0.34 uA
与手机连接时刻:1 mA 约持续10秒
保持连接状态(1秒发送一次心率值):15~25 uA
