本文介绍了使用PowerEdge RAID控制器(PERC)的Dell Bios实用程序创建和初始化虚拟阵列或虚拟磁盘(VD)的步骤。

注意：下面的说明适用于以下PowerEdge RAID控制器(PERC)：5(i+e)、6(i+e)、H700、H800、H310、H710、H810、 H330、H730和H830

目录：

1. 创建虚拟磁盘
2. 初始化虚拟磁盘
3. 将物理磁盘转变为支持RAID
4. 将磁盘转变为非RAID
5. 设置热备盘

1.创建虚拟磁盘

请执行以下步骤以创建虚拟磁盘。

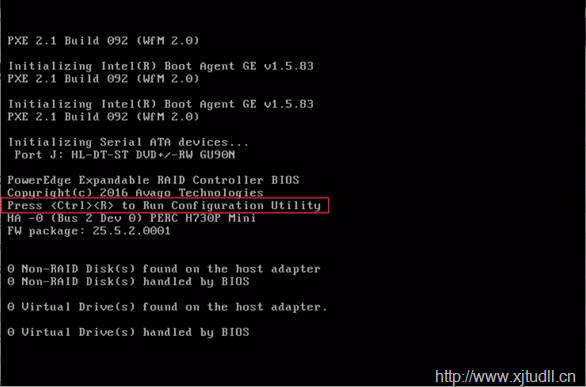

1. 在主机系统引导过程中，当显示BIOS标志时，按<Ctrl><R>组合键。
   将显示Virtual Disk Management（虚拟磁盘管理）屏幕。如果有多个控制器，将显示主菜单屏幕。选择一个控制器，然后按<Enter>键。显示选定控制器的Virtual Disk Management（虚拟磁盘管理）屏幕。



2. 使用箭头键高亮度显示Controller #（控制器#）或Disk Group #（磁盘组#）。
3. 按<F2>键显示可以执行的操作。

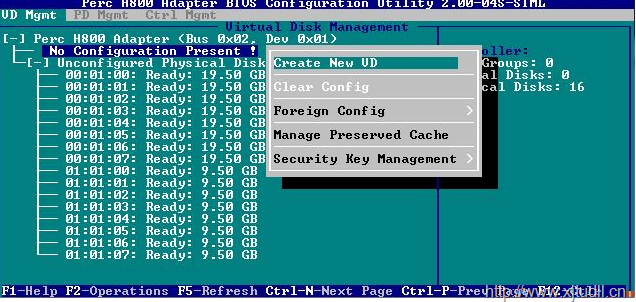

   图1：创建新虚拟磁盘
4. 选择Create New VD（创建新虚拟磁盘），然后按<Enter>键（图1[仅英文]）。显示Create New VD（创建新虚拟磁盘）屏幕。光标此时位于RAID Levels（RAID 级别）选项上。将虚拟磁盘添加至磁盘组时，将显示Add VD in Disk Group（添加虚拟磁盘至磁盘组）屏幕。跳至步骤10可更改虚拟磁盘的基本设置
5. 根据可用的物理磁盘，按<Enter>键显示可能的RAID级别（图2[仅英文]）。

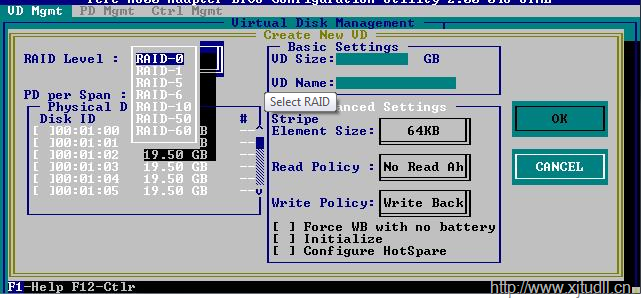

   图2：可能的RAID级别
6. 按向下箭头键选择RAID级别，然后按<Enter>键。
7. 当创建跨接式虚拟磁盘（RAID 10、50或60）时，请在PD per Span（每个跨度的物理磁盘）字段中输入每个跨度的物理磁盘数目（图3[仅英文]），然后按<Enter>键。
8. 按<Tab>键将光标移动到物理磁盘列表。

   图3：PD per Span（每个跨度的物理磁盘）字段
9. 使用箭头键高亮度显示物理磁盘，然后按<空格键>、<Alt>键或<Enter>键选择磁盘。
10. 如果需要，可选择其他磁盘。
11. 按<Tab>键将光标移动到Basic Settings（基本设置）框。
12. 在 VD Size（虚拟磁盘大小）字段中设置虚拟磁盘大小。虚拟磁盘大小以GB格式显示。
13. 按<Tab>键访问 VD Size（虚拟磁盘大小）字段，然后键入虚拟磁盘名称。
14. 按<Tab>键将光标移动到Advanced Settings（高级设置）。
15. 按<空格键>激活设置以便进行更改。
    Advanced Settings（高级设置）旁边显示一个X。设置有磁条元素大小、读取策略和写入策略。您也可以选择高级选项，例如强制将高速缓存策略设置为Write-Back（回写式），初始化虚拟磁盘和配置专用热备用。
    显示该窗口时，将显示这些参数的默认值。您可以接受或更改默认值。

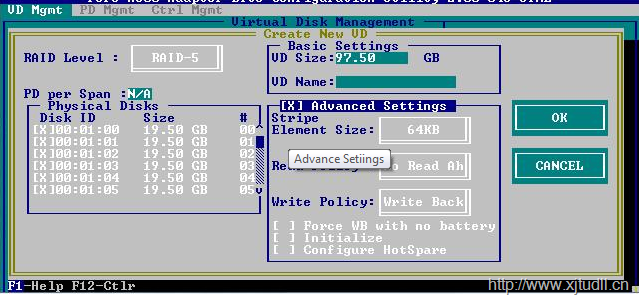

    图4：初始化虚拟磁盘
16. 要选择虚拟磁盘参数，请执行以下步骤：
    1. 按<Tab>键将光标移动到希望更改的参数。
    2. 按向下箭头键打开参数并向下滚动设置列表。
    3. 要更改磁条元素大小，可以按<Tab>键高亮度显示Stripe Element Size（磁条元素大小）。
    4. 按<Enter>键显示磁条元素大小列表（8 KB、16 KB、32 KB、64 KB、128 KB、256 KB、512 KB和1024 KB）。按下
       向下箭头键高亮度显示所需选项，然后按<Enter>键。
       注意：默认为64 KB。
    5. 如果需要更改读取策略，请按<Tab>键将光标移动到Read Policy（读取策略）。
    6. 按<Enter>键显示选项（No Read Ahead（不预读）、Read Ahead（预读）或Adaptive Read Ahead（自适应预读））。按向下箭头键高亮度显示所需选项，然后按<Enter>键。
    7. 如果需要更改写入策略，请按<Tab>键将光标移动到Write Policy（写入策略）。
    8. 按<Enter>键可显示选项（Write-Through（直写式）、Write Back（回写式））。按向下箭头键高亮度显示所需选项，然后按<Enter>键。
    9. 按 <Tab>键将光标移动到Force WB with no battery（在无电池的情况下强制使用回写式），然后按<Enter>键。如果选择了Write-Through（直写式）作为写入策略，则此选项不可用。
    10. 按<Tab>键将光标移动到Configure HotSpare（配置热备用）并按<Enter>键。
    11. 如果在前面的步骤中已选择创建热备份，则将显示弹出窗口，其中显示适当大小的驱动器。按<空格键>选择驱动器大小。
    12. 选择驱动器大小后，单击OK（确定）完成选择，或者单击Cancel（取消）取消选择。
    13. 选择OK（确定）接受设置并按<Enter>键退出此窗口，或者如果不希望更改任何虚拟磁盘参数，则选择Cancel（取消），然后按<Enter>键退出。

2.初始化虚拟磁盘

要初始化虚拟磁盘。请执行以下步骤。

1. 在VD Mgmt（虚拟磁盘管理）屏幕上，选择Virtual Disk #（虚拟磁盘#），然后按<F2>键显示可用操作的菜单。
2. 选择Initialization（初始化）（图5[仅英文]）然后按向下箭头键以显示Initialization（初始化）子菜单选项。

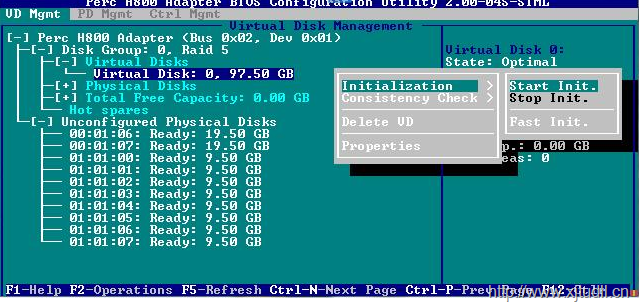

   图5：初始化子菜单
3. 选择Start Init.（开始初始化）开始常规初始化，或选择Fast Init.（快速初始化）开始快速初始化。

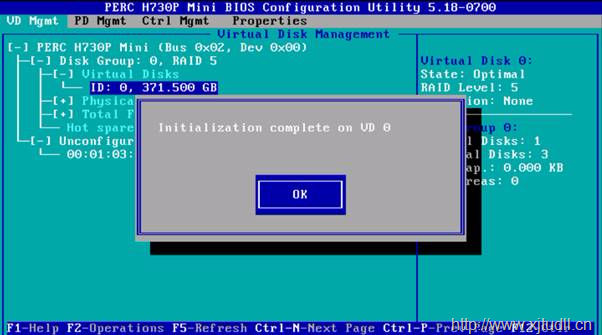

4. 此时将显示弹出窗口，表明虚拟磁盘已初始化。
5. 重复此部分中的过程可配置另一个虚拟磁盘。

3.将物理磁盘转变为支持RAID

请执行以下步骤将物理磁盘转变为支持RAID：

1. 按(Ctrl)(N)组合键访问PD Mgmt（物理磁盘管理）屏幕。随即会显示一个物理磁盘列表。每个磁盘的状态将显示在State（状态）下。
2. 按向下箭头键高亮度显示物理磁盘。
3. 按<F2>键显示可用操作的菜单。
4. 按向下箭头键高亮度显示Convert to RAID Capable（转变为支持RAID的磁盘）。
5. 按<Enter>键。

4.将物理磁盘转变为非RAID

请执行以下步骤将物理磁盘转变为非RAID：

1. 按(Ctrl)(N)组合键 访问PD Mgmt（物理磁盘管理）屏幕。随即会显示一个物理磁盘列表。每个磁盘的状态将显示在State（状态）下。
2. 按向下箭头键高亮度显示物理磁盘。
3. 按<F2>键显示可用操作的菜单。
4. 按向下箭头键高亮度显示Convert to Non-RAID（转变为非RAID）。
5. 按<Enter>键。

5.设置热备盘

请执行以下步骤设置热备盘。

1. 通过CTRL+N切换到PD Mgmt。

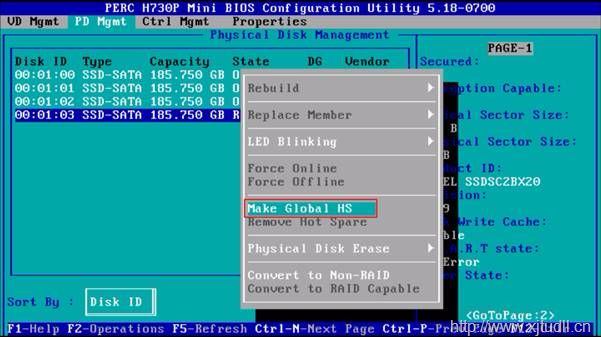

2. 要创建热备份盘的状态应为Ready，将光标移到要配置为热备份的磁盘后按下F2键后选择"Make Global HS"。

3. 热备盘创建完成，热备盘的状态为Hotspare。
